[Window] CISCO ASA 이미지 추가하기

CISCO ASA 이미지 추가하기

- 이전까지는 라우터와 스위치만 추가하여 GNS3를 사용해보았다. 어떻게 CISCO ASA 이미지 파일을 구하게 되었고, CISCO 사의 보안 장비를 추가하여 더 많은 테스트를 할 수 있게 되었다. Axgate만 조금 해보다가, 퇴사하게 되었는데 테스트하고 공부해볼 수 있는 환경이 마련되어 흥미롭다. 이전 설치보다 조금 더 추가된 설정이 있을 뿐 간단하다.

---

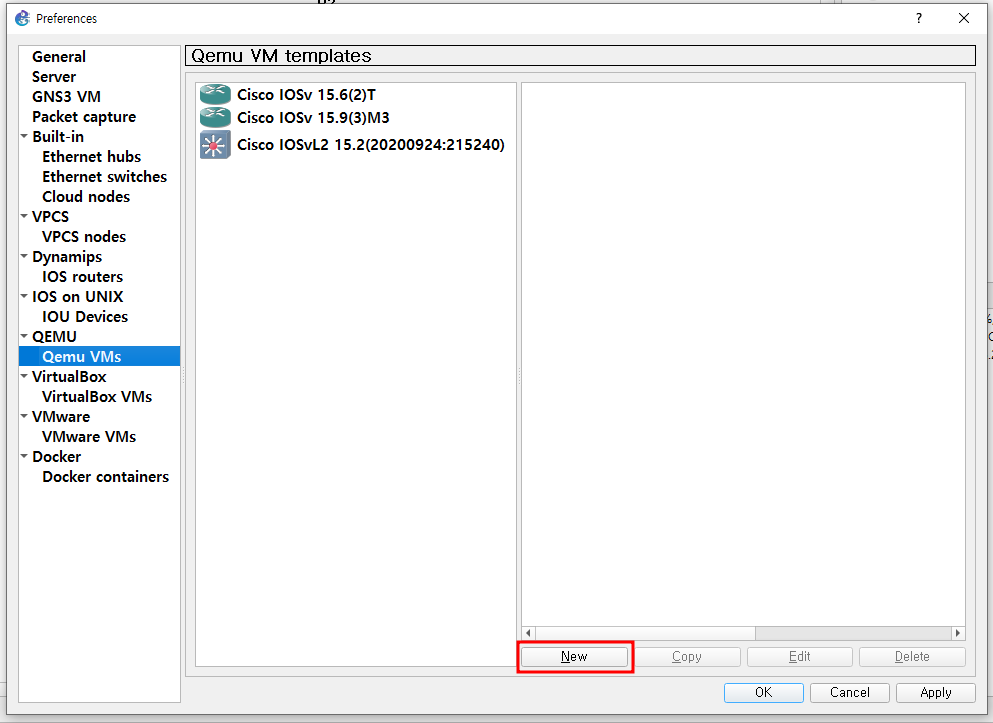

1. [Preferences] - [Qemu VMs]로 이동한다.

- [New]를 눌러 진행한다.





2. [Run this Qemu VM on the GNS3 VM] 을 선택하고 넘어간다.





3. 이름을 간단하게 지정하고 넘어간다.



4. RAM 용량을 지정한다.

- 넉넉하게 잡고 지정했다.

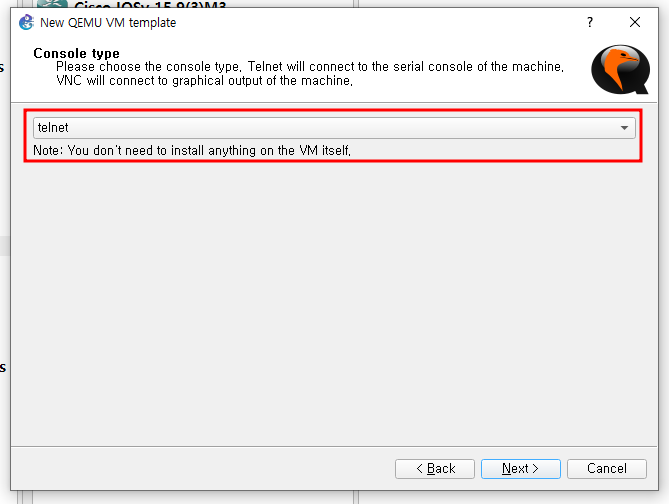

5. Console 타입 설정인데 변경할 것이 없으니 바로 넘어간다.



6. New Image를 선택하고, 업로드할 장비 이미지를 선택한다.

- 업로드할 CISCO ASA 파일을 선택한다.

- 업로드를 완료하면 된다.



7. 업로드 완료 후, 추가 설정

- 생성된 asa를 선택하고 [Edit]으로 설정창을 연다.

- [Advanced]로 이동한다.





8. 중요 포인트

- 여기서 필요한 파일과 옵션을 넣어야한다.

- 아래와 같이 설정하면된다.



Kernel Command Line
= no-hlt -append ide_generic.probe_mask=0x01 ide_core.chs=0.0:980,16,32 auto nousb console=ttyS0,9600 bigphysarea=65536

Option
= -vnc none -vga none -m 1024





9. 설치 완료

- 모든 과정이 끝나면 아래 사진과 같이 접속이 가능한 CISCO ASA가 가상의 환경에서 설치되었다.

---
