[Win2016] Windows로 VPN Client 설정하기 [2/3]



Windows로 VPN Client 설정하기

- 이전에는 Windows VPN Server를 설치하고 관련 내용을 살펴보았다. 이제는 설치한 VPN Server를 이용해볼 차례다. VPN을 사용할 때의 Tunnling Protocol을 알아보고, 정리하는 시간을 가져보려고한다.



---

목차

1. VPN 접속하기

2. VPN 통신 확인하기

3. 정리하기

---

[구성도]

---

1. VPN 접속하기

1.1) VPN Interface 생성

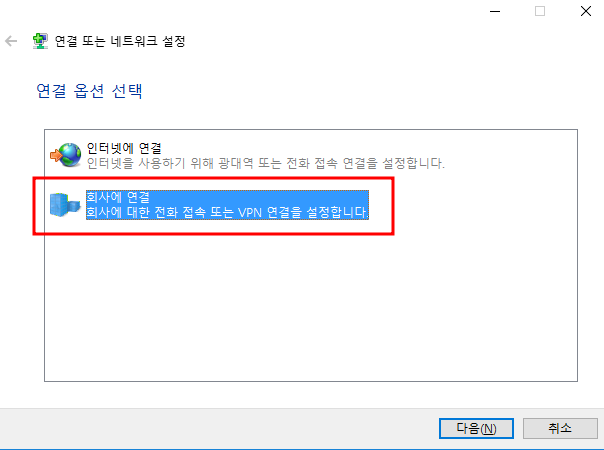

- [네트워크 공유 센터]로 이동하면 [새 연결 또는 네트워크 설정]이 있다. 해당 설정으로 진입하면, 두 가지 선택 중  VPN 연결을 설정하기 위해 [회사에 연결를 선택한다. 그 다음  [내 인터넷 연결 사용] 를 선택한다.



-  [나중에 인터넷 연결 설정]를 선택하고 인터넷 주소에 VPN Server의 IP를 입력한다. [내 자격 증명 기억]은 최초 접속 시 사용한 계정의 정보를 기억하는 기능인데, 다양한 VPN 사용자 계정이 있다면 체크 해제하고 사용할 때마다 입력하는 것이 더 편하다.





1.2) VPN Interface 확인

- 생성된 VPN Interface의 [속성]으로 이동하여 [보안]을 보면 VPN의 종류를 볼 수 있다. 최초에는 [자동]으로 설정되어 있고, Server와의 설정을 동일하게 구성하며 다른 프로토콜을 선택하여 접속할 수 있다. 추후에는 IPSec를 이용한 접속을 해보려고 한다. 지금은 자동으로 둔다.



1.3) 사용자 계정 입력

- SVR1에서 생성한 사용자 계정을 입력한다. 사용자 계정이 마치고 나면 연결이 된다.





2. VPN 통신 확인하기

2.1) VPN Server에서 확인하기

- [라우팅 및 원격 액세스]에서 확인해보면 [활성]이라는 상태의 이름을 가진 포트가 있다. IP 대역에 맞게 IP 주소가 정상적으로 할당된 것을 알 수 있다.





2.2) VPN Client에서 확인하기

- 이전에는 통신할 수 없었던 10.10.10.10으로의 통신이 가능하다. 10.10.10.10으로의 원격 데스크톱 연결을 테스트하여 내부 Server에 접속해본다.



- 정상적으로 접속이 된다.





3. 정리하기

3.1) 도식화

- 지금까지의 내용을 정리하자면 다음과 같다. PPTP라는 터널이 생성된 것이고, 터널 전용 IP 대역의 IP 주소를 할당받아서, 내부로의 통신이 가능한 것이다.



3.2) CMD 창에서 확인하기

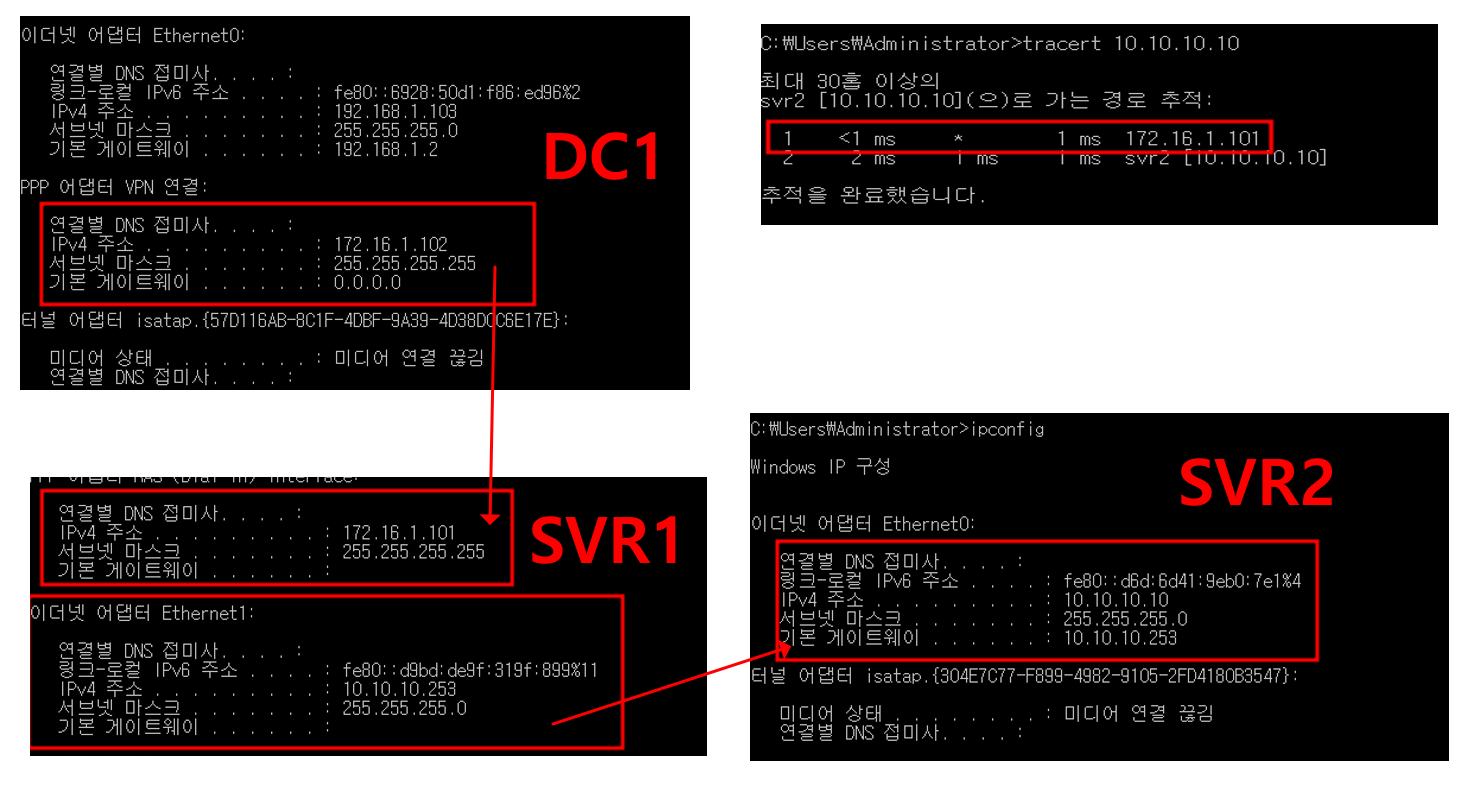

- DC1에는 172.16.1.102라는 VPN Server가 할당해준 IP가 있다. 10.10.10.10으로 통신하면, ICMP 패킷이 172.16.1.0/24 의 Gateway로 이동한다. 172.16.1.101는 VPN Server 이자 Gateway이기 때문에 모든 경로의 길목을 알고 있다. 10.10.10.0/24의 Gateway이기 때문에, 10.10.10.10으로 패킷을 전달해줄 수 있고, SVR2에서도 반대로 길목에 따라서 통신이 가능하다.

3.3) Wireshark로 확인하기

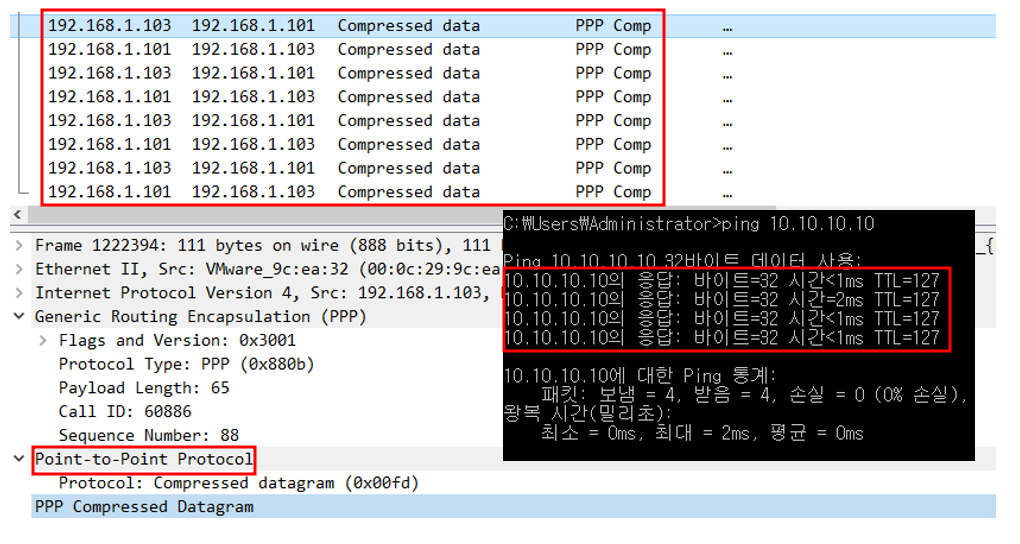

- Wireshark로 확인한 결과, 자동으로 맺은 VPN Tunneling Protocol은 PPP라는 것을 알 수 있다.

---
