[Cisco] GRE Protocol 알아보기 [GNS3 / Wireshark / ChatGPT]



GRE Tunnel 알아보기

- CISCO 에서 개발한 Tunneling Protocol

- 가상의 Interface를 생성하여 Point-to-point 환경으로 사설망을 연결하는 기능

   [Multipoint 환경으로 구성이 가능하지만 여러 개의 Protocol을 연동하여 구축해야한다.]

- 공중망에 사설 네트워크를 광고 , 재분배하지 않고 통신하는 기술

- 두 개의 End Point에서 가상의 경로(Tunnel)를 생성하면 외부 환경에서는 Tunnel로 송/수신되는 정보를 확인할 수 없으며 빠른 연결과 통신이 보장되는 기능.

- IP환경에서 Unicast , Multicast , Broadcast Packet들을 캡슐화 하로록 설계되었다.



- IP환경의 TCP/UDP 통신에 대해서만 사용가능하며, 보안 기능을 지원하지 않는다.

- 보안이 우려되는 경우, IPsec과 같은 추가 프로토콜을 GRE와 함께 사용하여 안전하고 암호화된 터널을 생성할 수 있다.



[GRE Protocol 알아보기]

---



[구성도]



- LAN (192.168.1.0/24 & 192.168.2.0/24)의 대역이 WAN을 거치지 않고 가상의 Interface을 통하여 통신하는지 확인하려고 한다.

- LAN 의 Routing은 Static Routing으로 설정하며, WAN은 OSPF로 구성한다.

- PC는 Router로 대체하였다.





[초기 설정]

---

LAN 구간

A-BB

interface Ethernet0/0
 ip address 1.1.1.2 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 192.168.1.254 255.255.255.0
 duplex auto
!
ip route 0.0.0.0 0.0.0.0 1.1.1.1
!



PC-1

interface Ethernet0/0
 ip address 192.168.1.1 255.255.255.0
 duplex auto
!
ip route 0.0.0.0 0.0.0.0 192.168.1.254





C-BB

interface Ethernet0/0
 ip address 2.2.2.2 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 192.168.2.254 255.255.255.0
 duplex auto
!
ip route 0.0.0.0 0.0.0.0 2.2.2.1
!





PC-2

interface Ethernet0/0
 ip address 192.168.2.1 255.255.255.0
 duplex auto
!
ip route 0.0.0.0 0.0.0.0 192.168.2.254

---

WAN 구간

ISP-1

interface Ethernet0/0
 ip address 1.1.1.1 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 11.11.11.1 255.255.255.252
 duplex auto
!
router ospf 1
 router-id 1.1.1.1
 network 1.1.1.1 0.0.0.0 area 0
 network 11.11.11.1 0.0.0.0 area 0
!



ISP-2

interface Ethernet0/0
 ip address 12.12.12.1 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 11.11.11.2 255.255.255.252
 duplex auto
!
router ospf 1
 router-id 12.12.12.1
 network 11.11.11.2 0.0.0.0 area 0
 network 12.12.12.1 0.0.0.0 area 0
!



ISP-3

interface Ethernet0/0
 ip address 12.12.12.2 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 22.22.22.2 255.255.255.252
 duplex auto
!
router ospf 1
 router-id 22.22.22.2
 network 12.12.12.2 0.0.0.0 area 0
 network 22.22.22.2 0.0.0.0 area 0
!



ISP-4

interface Ethernet0/0
 ip address 2.2.2.1 255.255.255.252
 duplex auto
!
interface Ethernet0/1
 ip address 22.22.22.1 255.255.255.252
 duplex auto
!
router ospf 1
 router-id 2.2.2.1
 network 2.2.2.1 0.0.0.0 area 0
 network 22.22.22.1 0.0.0.0 area 0
!

---

목차

1. Interface Tunnel 생성

2. PC-1 Test

3. Tunnel Interface로의 Routing Configuration

4. PC-1 Test

5. Wireshark로 확인하기

---

1. Interface Tunnel 생성

1.1) A-BB 설정 및 확인

- 가상의 Interface를 생성하는 Configuration을 입력한다.

interface Tunnel10                               <--가상의 Interface를 생성한다. 숫자는 임의의 값을 넣는다.
 ip address 172.16.0.1 255.255.255.0 <--가상의 Interface의 IP를 설정한다.
 tunnel source 1.1.1.2                          <--A-BB의 외부 Interface를 지정한다.
 tunnel destination 2.2.2.2                    <--C-BB의 외부 Interface를 지정한다.
!





Internet Interface / Tunnel Interface / Internal Interface



- 주의할 점은, tunnel destination에 설정한 IP가 Routing Table 에 등록되어있어야 line protocol 이 활성화(up)된다.







1.2) C-BB 설정 및 확인

- A-BB과 동일하게 지정한다.

interface Tunnel10
 ip address 172.16.0.2 255.255.255.0
 tunnel source 2.2.2.2
 tunnel destination 1.1.1.2
!

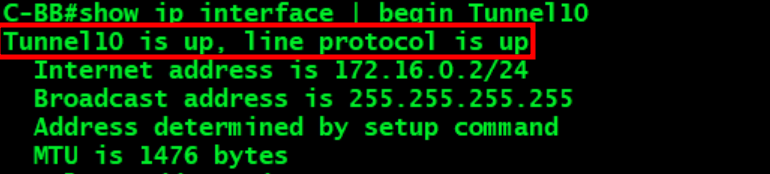

Internet Interface / Tunnel Interface / Internal Interface



- 주의할 점은, tunnel destination에 설정한 IP가 Routing Table 에 등록되어있어야 line protocl 이 활성화(up)된다.



300x250



2. PC-1 Test

- PC-2(192.168.2.1/24) 으로 traceroute를 걸어보았다. 다음과 같이 PC-2로 도달하지 못하였는데 이유는 다음과 같다.



- 아래 사진과 위에서 언급한 내용과 같이, 공중망에 사설 네트워크를 광고,재분배하지 않고 통신하는 기술 이기 때문에, 192.168.2.0/24로 가기 위한 Routing이 필요하다. 위에 캡쳐했던 Routing Table에 보면, 각각 원격지로 가는 Routing이 없는 것을 알 수 있다. 따라서, Static Routing Configuration이 필요하다.



3. Tunnel Interface로의 Routing Configuration

1) A-BB 설정 및 확인

- 다음과 같이 입력 후, Routing Table을 확인하여, 원격지로의 Routing 이 생성된 것을 확인할 수 있다. 반대편도 설정을 해야한다.

ip route 192.168.2.0 255.255.255.0 172.16.0.2
!



2) C-BB 설정 및 확인

ip route 192.168.1.0 255.255.255.0 172.16.0.1
!





4. PC-1 Test

- 다시 traceroute로 확인해보면, 공중망으로 통신하는 것이 아닌 Tunnel Interface로 패킷이 이동하는 것을 확인할 수 있다.



5. Wireshark로 확인하기

- 다시 PC-1에서 PC-2으로 ICMP를 보내고 Wireshark로 캡쳐하였다.

- 캡쳐한 결과 확인할 수 있는 것은 원본IP에 GRE와 새로운 IP Header가 추가되어 전송되었다.



- 또한, 위에서 언급한 내용과 같이, 패킷이 암호화되어 송/수신되지 않는다. 암호화 기능을 추가하기 위해서는 GRE-Over-IPSec을 이용해야한다. 이 내용 또한 추후에 정리해볼 예정이다.

---
