[Alcatel] AP MGMT & USER 망 분리 구축 테스트



AP MGMT & USER 대역 테스트





DHCP Server Config



172.31.1.0/24 – AP_MGMT [AP의 MGMT 대역]

OV2500을 사용하고자 option 138을 사용.

172.31.100.0/22 – AP_USER [실제 유저들이 할당 받는 대역]



외부통신을 위해 192.168.100.0/24 할당





외부통신을 위해 Routing 추가



방화벽 <-> L3_Gateway Ping 정상

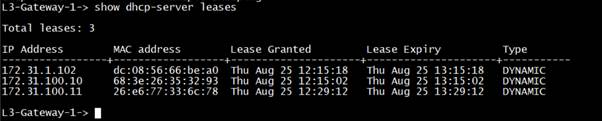

L3_Gateway DHCP-Server 상태 확인



AP_MGMT 대역 및 AP_USER 대역을 정상적으로 할당

100.10 – PC / 100.11 – Phone



OV2500 Controller 설정



Option 138 을 통해 OV2500(192.168.100.211)에 종속된 AP가 Unmanaged AP로 등록

2번의 버튼을 눌러 해당 AP가 Trusted AP 임을 확정





AP Group 확인

Managed AP 항목에서 정상 등록되었음을 확인

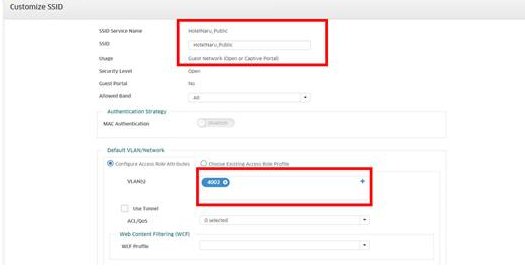

SSID를 사용할 AP Group 지정

방금 전 등록된 AP가 소속되어 있는 AP Group(default group)을 선택







SSID 선택 후 상태 확인

외부 통신이 가능한 SSID가 생성되었음을 확인



추가확인

방화벽에서 ip nat policy에 AP_MGMT & USER 대역 추가하기

---
